- Наявність: Є на складі
- Код товару: Product cr6102
- Відстань передачі: до 30 км з long-range антенами (15 км зі стандартними)
- Затримка: ~150 мс (у low-latency режимі; залежить від формату та роздільної здатності)
- Якість відео: до 1080p @ 60 fps
- Кодування: H.265 (сучасний формат, економить трафік і зберігає якість)
- Частоти: працює з адаптацією до смуг з найменшими перешкодами
- Живлення: XT30 (7–16.8V) / XT60 (14–60V через PMU)
Опис:
Цифрова FPV система SIYI HM30 FPV Combo – це інноваційне рішення для тих, хто шукає максимально якісний та надійний спосіб передачі відеосигналу під час польоту на дроні. Ця система забезпечує видатну роздільну здатність і стабільність сигналу, що робить ваші FPV польоти неймовірно захоплюючими та безпечними.
HM30 — Full HD Digital Wireless Image Transmission System
Коротко: це система передачі відео на великі відстані в хорошій якості та з низькою затримкою. Ідеально підходить для FPV, дронів, роботів, човнів тощо.
Сценарії використання:
- FPV дрони
- Комерційні дрони
- Безпілотники на колесах/гусеницях
- Роботи
- Катери й човни
Діаграма підключень — простими словами:
Вхід/вихід:
- Type-C: підключення до смартфона/ПК (для відео або оновлення прошивки)
- Ethernet: відео стрім на монітор або через HDMI-модуль
- Serial Output: підключення до ПК або AAT (антенний трекер)
- WiFi + Bluetooth: передача відео + телеметрія на Android/iOS/ПК
- Телеметрія через UART/S.Bus/PWM: контроль камер, серв, польотного контролера
Камери:
- Підтримує IP-камери, HDMI камери, SIYI камери, гімбали, серво-приводи
Тести затримки:
(залежить від формату, FPS і режиму)
- 720p 30fps: ~130–180мс
- 1080p 30fps: ~180–250мс
Обіцяють випустити нову 1080p 60fps камеру для ще меншої затримки.
Максимальна дальність передачі: до 30 км (за відсутності перешкод)
Кількість каналів: 16
Сумісні автопілоти:
- Контролери на базі Pixhawk або APM
- SN-L+ для фіксованокрилих моделей
- MATEK H743 / F405
- Інші з UART виходом для телеметрії
Сумісні Android GCS (RTSP відеопотік):
- SIYI FPV
- QGroundControl
Сумісні Windows GCS (RTSP відеопотік):
- QGroundControl
- Mission Planner

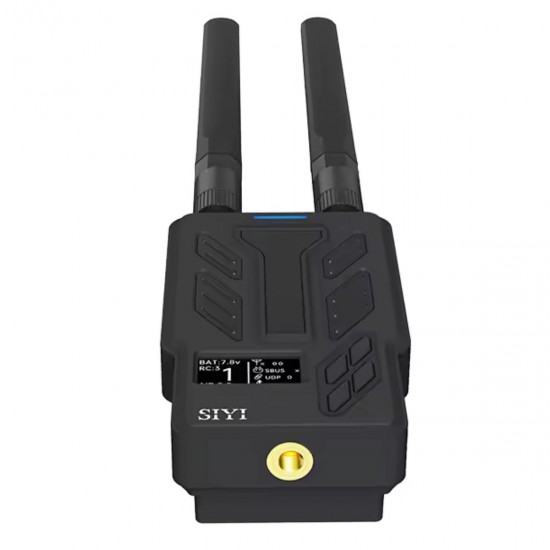

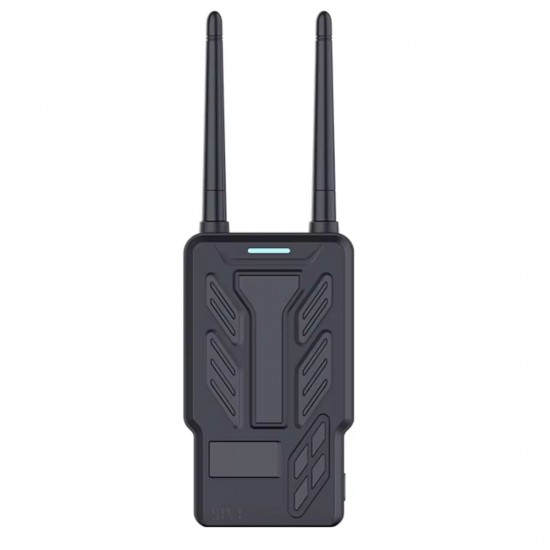

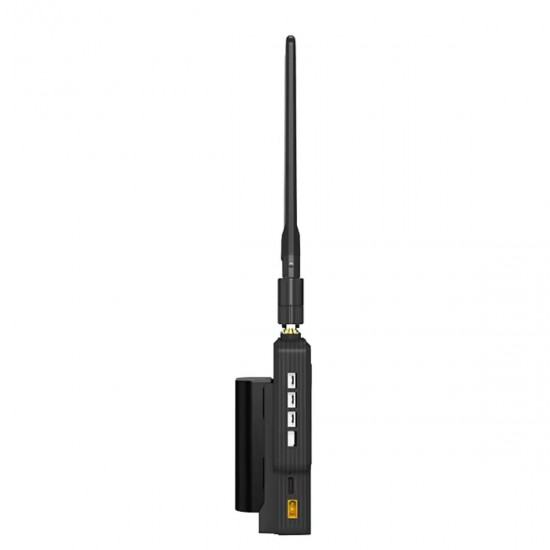

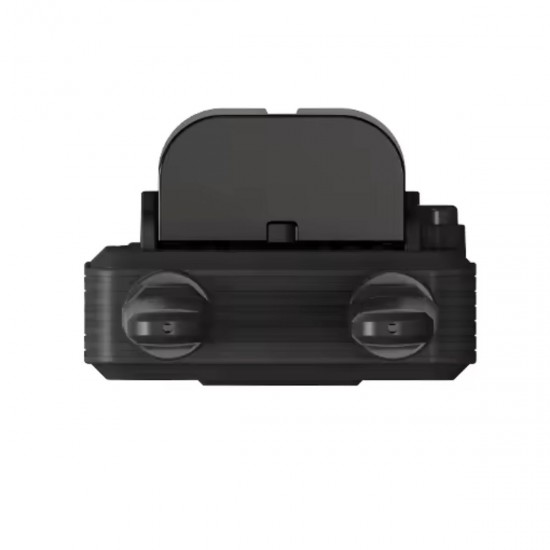

Наземний модуль:
- Екран: OLED 0.96”
- Розміри: 109×61×28 мм (без антен і батареї)
- Вага: 132 г
- Сумісні батареї: NP-F550 / F750 / F770 / F950 / F970 (у комплекті Fly More — NP-F750)
- Швидка зарядка: PD 30W
- Посилення антен:
- Стандартні всеспрямовані: 5 dBi
- Дальнобійні: 11 dBi
- Споживання: 5 Вт
- Порти:
- Вхід RC (S.Bus / PPM): GH1.25 4-Pin
- UART (телеметрія): GH1.25 4-Pin
- Ethernet: GH1.25 4-Pin
- Живлення: GH1.25 4-Pin
- USB-C (відео/зарядка/оновлення/WiFi)
- Вхід живлення: XT30
- Кріплення на штатив: 1/4”
- Захист: IP53
- Робоча температура: -10°C до 50°C
Повітряний модуль:
- Виходи сигналу: 16 каналів S.Bus, 5 каналів PWM
- Порти:
- SBUS: 3-Pin
- UART: 4-Pin
- PWM: 6-Pin (1-5 канал)
- Відео вхід: Ethernet 8-Pin
- Оновлення прошивки: Type-C
- Розміри: 70×55×16 мм (з вентилятором, без антени)
- Вага: 74 г
- Антена: 5 dBi
- Живлення: 11–16.8 В (підтримка BEC до 18S)
- Робоча температура: -10°C до 50°C
FPV-камера:
- Роздільна здатність: 720p 30fps (1.57Mbps H.265) / 1080p 30fps (2.3Mbps H.265)
- Сенсор: 1/2.9" CMOS, 3 МП
- Об'єктив: 3.2 мм, F/2.8, кут огляду 105°
- Розміри: 42×42×25 мм
- Вага: 23 г
- Кабель: 1000 мм
- Робоча температура: -10°C до 55°C
HDMI-конвертер (опційно)
- Тип порту: Стандартний HDMI
- Споживання: 2.5 Вт
- Розміри: 52×52×16 мм
- Вага: 150 г
- Температура: -10°C до 55°C
Часті запитання:
Що таке HM30?
Це FPV-система з великою дальністю, HD-якістю відео, телеметрією та підтримкою OSD.
Які частоти використовуються?
В діапазоні 5100–5825 МГц, центр — 5550 МГц.
Чи можна змінити антени?
Так. SMA-роз’єми. Можна ставити інші:
- 4× Omni (2 наземні, 2 повітряні)
- 2× Дирекційні
- 17 dB, “Lollipop” антени
Передавальна потужність: ~25 dBm / 320 мВт
Рекордна дальність: до 50 км
Сумісні автопілоти: з підтримкою Mavlink — Ardupilot, PX4, INAV
Сумісні передавачі: з виходом S.Bus або PPM
Відеовиходи: USB-C, LAN, WiFi
HDMI-вихід: через додатковий конвертер
HDMI-вхід: через окремий модуль
Розміри та вага:
- Air Unit: 70×55×24 мм, 74 г
- Камера:42×42×25 мм, 23 г
Рекомендовані моделі: FPV-крила, квадрокоптери
