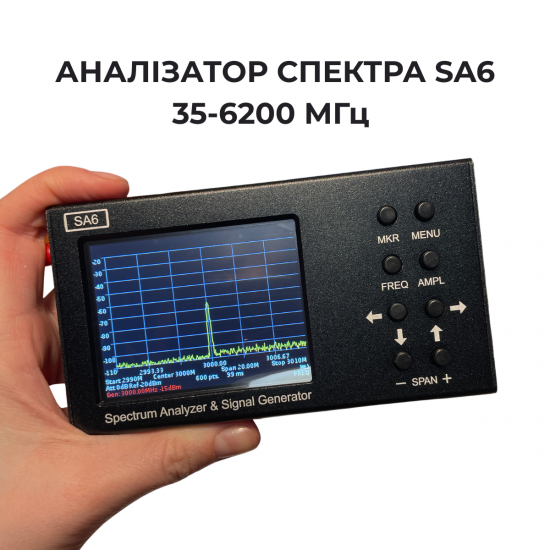

Аналізатор спектра SA6 6GHz

• Діапазон частот відображення: 35-6200 МГц.
• Дисплей: кольоровий сенсорний з діагоналлю 3,2-дюйма
• Батарея забезпечує до 3 годин безперервної роботи при повному заряді.
• Час заряджання акумулятора: ~ 5 годин.

Опис аналізатора спектра SA6 6GHz

Переносний аналізатор спектра SA6-TG. - недороге рішення для мобільних операторів, військових, розробників РЕА, безпеки та ін.
SA6 — це простий портативний аналізатор спектру та розроблене джерело сигналу для відображення спектру сигналів в діапазоні частот від 35 до 6200 МГц.

Аналізатор шукає амплітуду і частоту спектральних компонент процесу, що аналізується. Цей аналізатор спектру може обробляти сигнали з усіх широко використовуваних технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо. Іншою важливою особливістю є додаткова функціональність генератора відстеження, яка дає змогу вимірювати пасивні чи активні компоненти, такі як фільтри чи активні пристрої. (наприклад, фільтр або підсилювач). Програмне забезпечення може вимірювати КСВ і модулі зворотних втрат. Для цього потрібен зовнішній спрямований зв'язувач і набір заходів калібрування. SA6 в основному використовується для польових операцій. Пристрій міцний, легкий і споживає низьку енергію. Це дає змогу сервісним центрам і командам технічного обслуговування виконувати на місці високочастотний аналіз робіт із введення в експлуатацію та ремонту. Крім того, аналізатор спектру є ідеальним рішенням для ремонтних майстерень і радіолюбителів. Мова меню пристрою: англійська.

Функції:

1. Пристрій «два в одному»: максимізуйте свій набір діагностичних інструментів за допомогою найсучаснішого комбінація аналізатора спектру та генератора сигналів. Цей портативний пристрій одночасно служить надійним аналізатором спектру та точним генератором сигналів, обслуговуючи різноманітні технічні додатки в одному компактному пристрої.

2. Широкий діапазон частот: наш портативний аналізатор спектру — це ваш улюблений інструмент для розширеного аналізу радіочастотного спектру, який охоплює широкий діапазон від 35 МГц до 6200 МГц. Він ідеально розроблений для оцінки сигналів базової станції за допомогою зовнішньої антени, оптимізації стільникових мереж і точного налаштування комунікаційного обладнання для досягнення максимальної продуктивності.

3. 3,2-дюймовий сенсорний екран: 3,2-дюймовий сенсорний кольоровий дисплей нашого портативного аналізатора спектру яскраво представляє ваші дані в реальному часі. Цей екран, який постачається зі стилусом, гарантує, що кожна взаємодія з вашими вимірюваннями буде настільки ж інтуїтивно зрозумілою, наскільки точною.

4. Вбудована батарея ємністю 3000 мАг. Наш частотний аналізатор живиться від внутрішньої батареї ємністю 3000 мАг, що забезпечує вам щонайменше 4 години постійної портативної роботи. Звільніться від обмежень джерел живлення для польових робіт і аналізу на ходу.

5. Керування програмним забезпеченням ПК: розширте свої аналітичні можливості за допомогою аналізатора спектру SA6, який можна підключити до ПК для складної обробки даних. Супровідне програмне забезпечення перетворює ваш ПК на командний центр для складного аналізу та індивідуального керування.

Комплектація
Аналізатора спектра SA-6 (з вбудованим генератором) – 1 шт.

Резистивна сенсорна ручка – 1 шт.

Кабель SMA 30 см – 1 шт.

Перехідник СМА-КК – 1 шт.

USB-кабель Type-C 1 м - 1 шт. для передачі даних та зарядки.

Характеристики

 - Сертифікація: CE

 - Матеріал корпусу: ABS

 - Розмір виробу: приблизно 135,00x75,00x23,00 мм

 - Розмір виробу: 5,31x2,95x0,91 дюйма
- Діапазон частот відображення: 35-6200 МГц.

 - Діапазон частот виміру: 35-4500 МГц.

 - Динамічний діапазон 35-3000 МГц: 75 дБ.

 - Динамічний діапазон 3000-4500 МГц: 70 дБ.

 - Максимальний діапазон: 6165 МГц.

 - Смуга пропускання: 200 кГц, фіксована.

 - Перегляд швидкості сканування смуги частот вище 100 МГц: 700 МГц/с.

 - Розгортка 100 МГц: <0,25 секунд.

 - Рівень шуму до 3000 МГц: <-90 дБм.

 - Рівень шуму 3000-4500 МГц: <-85 дБм.

 - Мінімальний рівень шуму 4500-6200 МГц: <-80 дБм.

 - Хвильовий опір: 50 Ом.

 - Коефіцієнт стоячої хвилі в робочому діапазоні частот: <1,5.

 - Внутрішній атенюатор: 0-30 дБ.

 - Похибка при згасанні до 10 дБ: 2 дБ.

 - Помилка загасання від 10 до 20 дБ: 5 дБ.

- Помилка загасання від 20 до 30 дБ: 8 дБ.

- Вихідна потужність генератора, що слідкує: від -15 до -25 дБм.

- Точність у динамічному діапазоні: 2,0 дБ.

- Максимальна вхідна потужність атенюатора за 0 дБ: 10 дБм.

- Максимальна вхідна потужність при згасанні понад 20 дБ: +20 дБм.

- Максимальний вхідний сигнал: +10 дБм.

- Максимальна вхідна напруга постійного струму: 25 ст.

- Максимальний струм споживання при роботі від батареї: 450 мА.

- Максимальний струм споживання при роботі від USB: 500 мА (при зарядці).

- Акумулятор: 2500 мАг.

- Тривалість: 3 години.

- Час заряджання акумулятора: ~ 5 годин.
