- Наявність: Є на складі
- Код товару: Product cr6087
Цей аналізатор NanoVNA-F V3 є новою моделлю з великим сенсорним екраном 4.3 дюйма (800 x 480), широким діапазоном вимірювання від 1МГц до 6ГГц, швидкістю сканування до 200 точок/сек та максимальною кількістю точок сканування — 801. Крім того, пристрій підтримує функцію TDR, що корисна для вимірювання довжини кабелів.

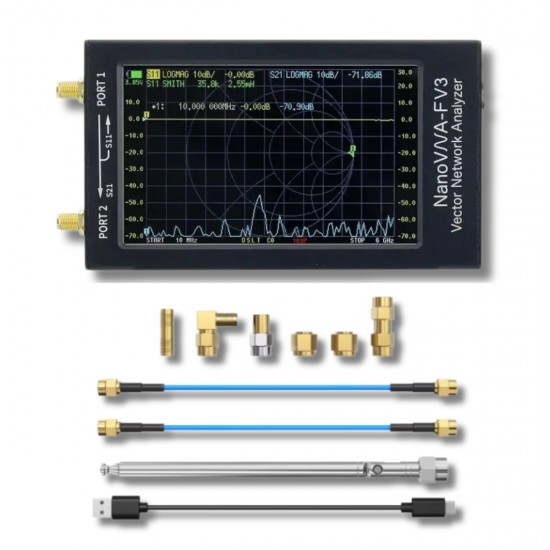

Комплект NanoVNA-F V3 включає:
- 1 × NanoVNA-F V3
- 1 × Набір калібрування SMA з позолоченим покриттям (НАВАНТАЖЕННЯ, ВІДКРИТЕ, КОРОТКЕ ЗАМИКАННЯ)
- 1 × Перехідник SMA «мама» – «мама»
- 1 × Перехідник SMA «тато» – «тато»
- 1 × Роз’єм SMA JKW
- 2 × Кабелі RG405 по 20 см
- 1 × USB-кабель Type-C
Діапазон вимірювання 1МГц–6ГГц
На відміну від NanoVNA-F V2 (50кГц–3ГГц), оновлена версія має набагато ширший частотний діапазон.
Динамічний діапазон S21 — 65 дБ, S11 — 50 дБ. Підтримка від 101 до 801 точки сканування, до 12 варіантів збереження калібрування. Прискорене і точне вимірювання для різних сфер застосування.
4.3-дюймовий сенсорний екран
Висока роздільна здатність 800x480, чітке відображення даних та зручність у використанні.
Вбудований акумулятор на 4500 мА·год
Довгий час роботи, зарядка через USB Type-C, повна зарядка за 3 години, LED-індикатор.

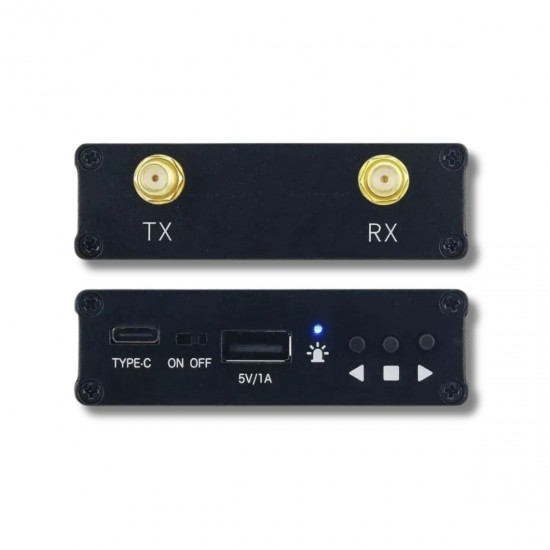

Роз’єми SMA — надійність і стабільність
Корпус із металу забезпечує захист від електромагнітних перешкод, роз’єми SMA дозволяють пряме підключення.
Різноманітні функції вимірювання
Підходить для тестування антен у діапазонах MF/HF/VHF/UHF/SHF. Підтримка різних форматів відображення: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, КСВ, Полярна діаграма, Затримка групи, Опір, Реактивність тощо. Також можна використовувати для вимірювання фільтрів, підсилювачів, атенюаторів, кабелів, дільників потужності, спряжувачів, дуплексерів та інших ВЧ-компонентів.|
