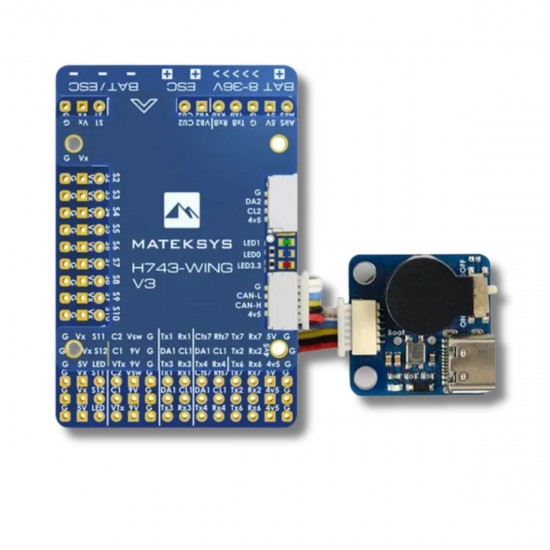

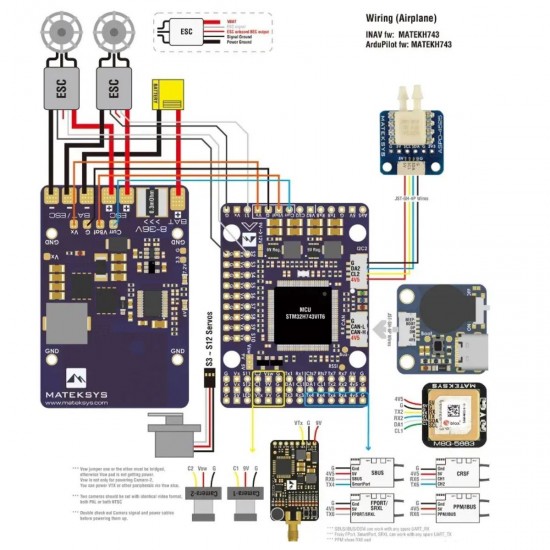

Полетный контроллер MATEKSYS H743-WING V3

Описание:

Полетный контроллер Matek H743-WING V3 использует самый современный и производительный процессор H743, который работает с частотой 480MHz и оперативной памятью 1Mb. На плате есть новый порт CAN для поддержки будущих периферийных устройств UAVCAN.

Характеристики:

• Процессор: STM32H743VIT6, 480MHz, 1Mb ОЗУ, память 2Mb
• Акселерометр / гироскоп: ICM42688-P и ICM42605 (SPI4)
• Барометр: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: слот для карт MicroSD (SDIO)
• UART порты: 7 (1,2,3,4,6,7,8) со встроенной инверсией
• PWM выходы: 13 (включая светодиодную площадку)
• I2C порты: 2
• CAN порт: 1
• Выход SPI3 breakout: 1
• 3 x светодиоды для FC STATUS (синий, красный) и индикатор 3.3V BEC (красный)
• ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
• Отдельная плата: USB Type-C / пищалка
• Переключаемые входы для использования двух камер
• Переключатель BEC: 5V/9V (12V)
• Датчик тока высокой точности: есть
• Делитель напряжения ADC VB2: 1K: 10K
• Делитель напряжения ADC AirSpeed: 10K: 10K
• Управление INAV TR/SA VTX: есть
• Поддержка пищалки: есть
• RSSI: есть
• Подключение аналогового датчика скорости:
• Подключение цифрового датчика скорости:
• Статическая мощность: 160mA при 5V
• Прошивка INAV: MATEKH743
• Прошивка: ArduPilot (ChiBiOS): MATEKH743
• Прошивка BetaFlight: MATEKH743
• Крепление: 30.5 x 30.5 мм, диаметр отверстий 4мм, с прокладками 3мм
• Размеры: 54 x 36 x 13 мм
• Вес: 30г (с USB удлинителем)

PDB:

• Диапазон входного напряжения: 9~36V (3~8S LiPo) с защитой TVS
• Выходы для ESC: 2
• Датчик тока: 132A, 3.3V ADC (шкала 250 в INAV, 40 А/В ArduPilot)
• Датчик напряжения аккумулятора: 1:10 (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
• Резистор измерения тока: 60А непрерывный, 132А импульсный

Выход BEC 5V

• Предназначен для контроллера полета, приемника, OSD, FPV камеры, бузера, светодиодного модуля, GPS модуля, AirSpeed ​​датчика
• Непрерывный ток: 2А (макс. 3A)

Выход BEC 9V/12V

• Предназначен для видеопередатчика, FPV камеры, LED модуля.
• Непрерывный ток: 2А (макс. 3A)
• Опция 12V с перемычкой

Выход BEC Vx

• Предназначен для сервоприводов
• Регулируемое напряжение: 5V по умолчанию, 6V или 7.2V с помощью перемычки
• Непрерывный ток: 8А (макс. 10А)

Выход BEC 3.3V

• Предназначен для модуля Baro/Compass и Spektrum RX
• Линейный регулятор
• Непрерывный ток: 200mA

Комплектация:

• 1 х контроллер полета Matek H743-WING
• 1 x адаптер USB (Type-C) / ежика (активный)
• 1 x кабель JST SH-4P – GH-4P для порта CAN, 20см
• 1 x кабель SH-6P – SH-6P для адаптера USB, 20см
• 1 x набор штыревых разъемов dupont 2.54 (разъемы не припаяны к плате)
