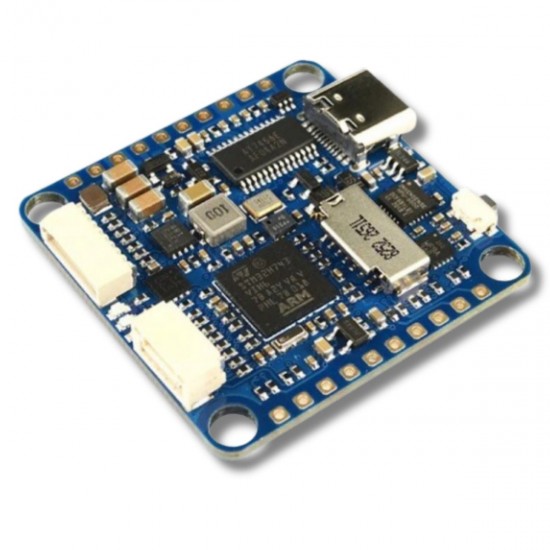

Полетный контроллер для FPV - Matek H743-SLIM V3

Описание:

Matek H743-SLIM V3 – более быстрый полетный контроллер, оснащенный процессором H7. Он идеально подходит для квадрокоптеров, ведь ориентирован именно для них. Контроллер имеет стандартные размеры 36 x 36 x 5мм и вес всего 7 г. В нем есть встроенный точный барометр Infineon DPS310, два гироскопа MPU6000 и ICM20602, слот MicroSD для записи логов, 7 портов UART с возможностью подключения FPV DJI системы.

Характеристики:

• Процессор: STM32H743VIT6, 480MHz, 1Mb ОЗУ, память 2Mb
• Акселерометр / гироскоп: MPU6000 (SPI1) и ICM42605 (SPI4)
• Барометр: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: слот для карт MicroSD (SDIO)
• UART порты: 7 (1,2,3,4,6,7,8) со встроенной инверсией
• OSD DJI FPV поддерживается любым запасным UART
• PWM выходы: 13 (включая светодиодную площадку)
• I2C порты: 2
• CAN порт: 1
• Выход SPI3 breakout: 1
• 3 x светодиоды для FC STATUS (синий, красный) и индикатор 3.3V BEC (красный)
• ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
• Интерфейс: USB Type-C
• Разъем JST-SH1.0_8pin: Vbat/G/Curr/Rx8/S1/S2/S3/S4
• Разъем JST-GH1.25_4pin: 5V / CAN-H / CAN-L / G
• Переключаемые входы для использования двух камер
• Переключатель ON/OFF питания 5V/Vbat с фильтром
• Входное напряжение: 6~36V (2~8S LiPo)
• BEC: 5V 2V (макс. 3A)
• LDO: 3.3V/макс. 200mA
• ADC Vbat2 поддерживает макс. 69V (делитель напряжения: 1K: 20K)
• Статическая мощность:
• 200mA при 5V с Betaflight
• 150mA при 5V с ArduPilot
• Прошивка ArduPilot (ChiBiOS): MATEKH743
• Прошивка BetaFlight: MATEKH743
• Прошивка INAV: MATEKH743 (поддерживается из версии 3.0.1)
• Монтаж: 30.5 x 30.5 мм, Φ4мм с втулками Φ3мм
• Размеры: 36 x 36 x 5мм
• Вес: 7г

Комплектация:

• Контроллер полета Matek H743-SLIM
• Силиконовые проставки от M4 до M3 – 6 шт.
• Кабель JST SH-4P – GH-4P для порта CAN, 20см
• Кабель JST-SH1.0 8pin, 5см
• Разъем JST-SH1.0 8pin – 2 шт
