Надійне живлення 3–12S для потужних FPV-збірок

Працює з 3–12S LiPo (8–60V) — великий запас по напрузі для X-Class і важких платформ.
Три вбудовані BEC: 5V/12V/3.3V для контролера, відеосистеми та периферії.
Датчик струму до 440A для точної телеметрії, OSD і логування польоту.
Окремий керований вихід 12VSW через PINIO — зручно вмикати VTX/LED за потреби.
Посилені шини живлення для 4 ESC і акуратна розводка сигналів/телеметрії.

Опис

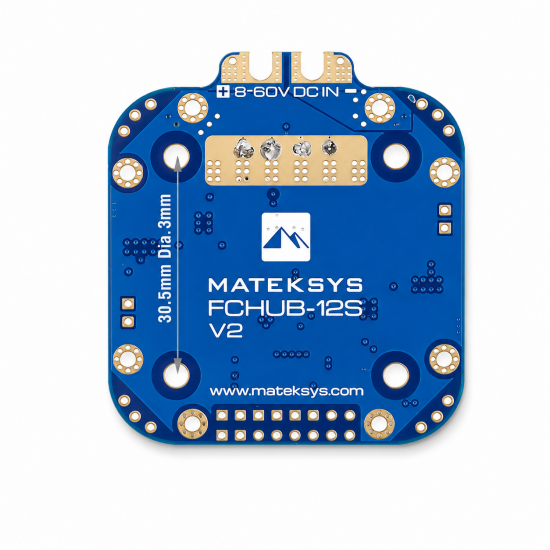

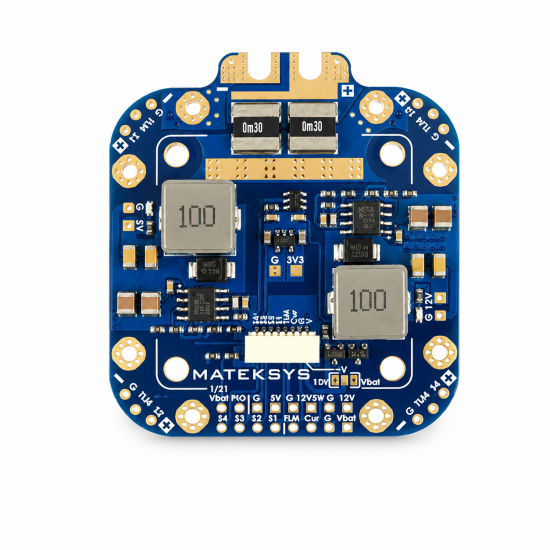

Matek System FCHUB-12S V2 — професійна плата розподілу живлення (PDB) для великих FPV-квадрокоптерів і мультикоптерів формату X-Class, де важливі стабільність, чисте живлення та зрозуміла діагностика. Вона приймає широкий діапазон напруги 8–60V (3–12S LiPo) і розводить її на чотири канали ESC через потужні мідні шини, розраховані на високі струми. Це рішення спрощує монтаж: на одній платі ви отримуєте і силову частину, і розведення сигналів, і підключення телеметрії.

Для живлення електроніки передбачено одразу три стабілізатори: 5V для польотного контролера/приймача, 12V для відеосистеми та 3.3V для допоміжних модулів. 12-вольтова лінія коректно працює за умови вхідної напруги від 12V, а при нижчій — повторює напругу акумулятора, що важливо врахувати під час вибору VTX/камери. Окремої уваги заслуговує вихід 12VSW: його можна вмикати/вимикати з контролера через PINIO — корисно для безпечного старту, економії енергії на землі або швидкого «reset» відеопередавача.

Вбудований датчик струму до 440A забезпечує точні показники для телеметрії та запису логів, допомагаючи контролювати реальне споживання та вчасно знаходити проблеми з силовою частиною. Плата має захист від короткого замикання (до 2 секунд) із самовідновленням, а також LED-індикацію ліній 5V/12V для швидкої перевірки живлення під час збірки. Компактні габарити та стандартний монтаж 30.5×30.5 мм роблять FCHUB-12S V2 зручним вибором для потужних кастомних рам.

Характеристики

Вхідна напруга: 8–60V (3–12S LiPo)
Живлення для 4 ESC: 4×70A постійно, 4×110A burst
Дільник напруги: 1K:20K
Датчик струму: до 440A; вихід ADC 3.3V; Scale 75
Роз’єм JST-SH 8-pin: V (12V або VBAT, перемикання), GND, Curr, TLM (BLHeli32), S1–S4
BEC 5V: 5.1V ±0.1V, 5A пост., до 6A burst; захист від КЗ/перевантаження, самовідновлення (до 2 с)
BEC 12V: 12.0V ±0.2V (за входу ≥12V), 4A пост., до 5A burst; при вході <12V вихід = VIN
12VSW: керування PINIO (high/low), до 2A (VTX/підсвітка тощо)
BEC 3.3V: лінійний регулятор, до 500 mA
Габарити: 55×50×6 мм
Вага: 21 г
Монтаж: 30.5×30.5 мм, отвори Ø3 мм
