Максимум продуктивності в тонкому корпусі для FPV
- STM32H743 480 МГц — запас потужності для складних фільтрів, навігації та телеметрії.
- Подвійний IMU ICM42688P — стабільніші дані та надійність у «важких» сетапах.
- Барометр DPS368 з кращим захистом від пилу, вологи та бризок.
- 7 UART з інверсією + CAN — легко підключати GPS, приймачі, телеметрію та DroneCAN-периферію.
- Кероване VSw (5V/VBAT) до 2A — живлення VTX/камери з можливістю ON/OFF.
Опис

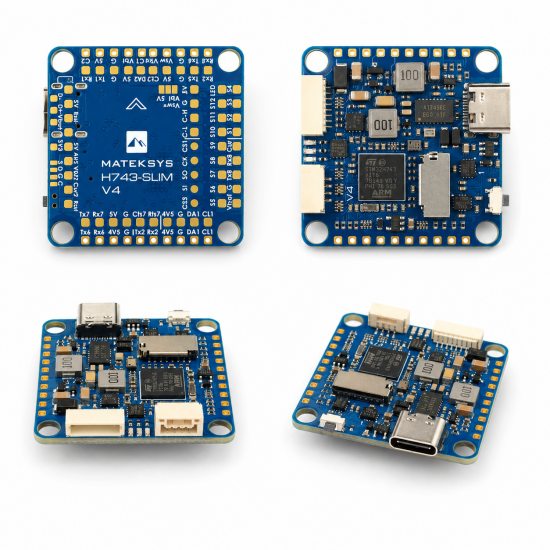

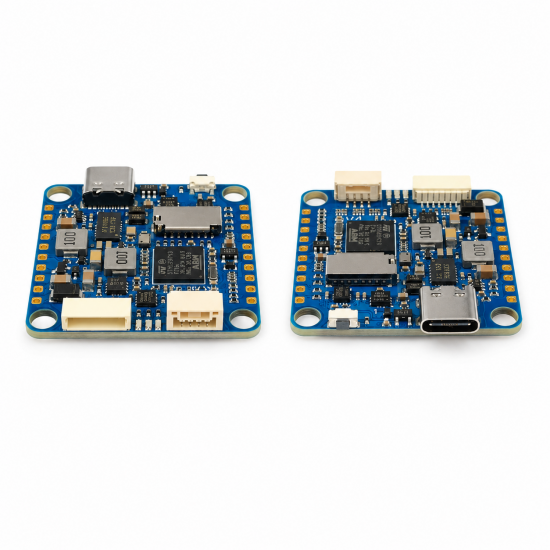

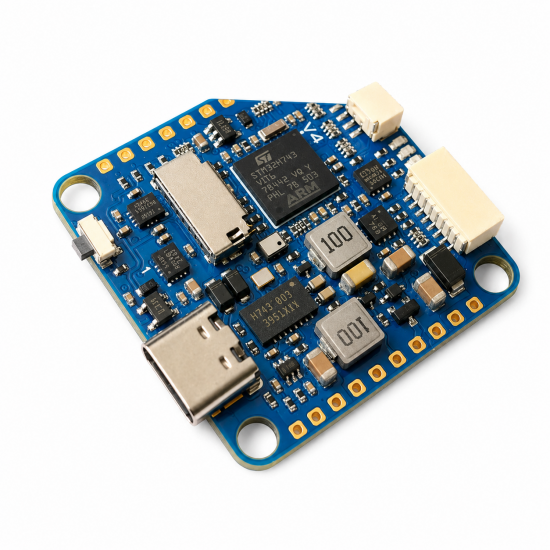

Matek Mateksys H743 SLIM V4 — це компактний політний контролер формату 30.5×30.5 мм для збірок, де важливі і продуктивність, і акуратний монтаж. Серцем плати є STM32H743VIH6 з частотою 480 МГц та великим запасом пам’яті, тож контролер впевнено справляється з ArduPilot, Betaflight або INAV у швидких FPV-квадрах, крилі чи гібридних платформах. Для стабілізації встановлено два гіроскопи/акселерометри ICM42688P — корисно, коли потрібна додаткова надійність або коли ви будуєте складний сетап із сильними вібраціями.
Версія V4 отримала низку практичних покращень для живлення та захисту: BEC 5V посилено до 2.5A, а фільтрований вихід VBAT для відеосистеми піднято до 2A. Додано TVS-захист на вході живлення та розширені захисти ліній MCU I/O — це підвищує стійкість до імпульсів і помилок підключення в польових умовах. Барометр оновлено до DPS368, який краще переносить пил, вологість і бризки, що особливо актуально для польотів у складній погоді.
Для аналогового відео передбачено OSD AT7456E, а для цифрових систем доступна підтримка DJI FPV OSD через будь-який вільний UART. Логи пишуться у Blackbox на microSD — зручно для тюнінгу та аналізу польотів. Плата має 13 PWM виходів (включно з pad «LED») для моторів, серв або аксесуарів, два I2C, роз’ємні можливості SPI та 6 каналів ADC для вимірювань (VBAT, струм через зовнішній датчик, RSSI, аналоговий airspeed тощо). Два входи камери з перемиканням і вихід на VTX спрощують побудову систем із резервною камерою.
Характеристики
- MCU: STM32H743VIH6, 480MHz, 1MB RAM, 2MB Flash
- IMU: подвійний ICM42688P
- Барометр: DPS368 (підвищений захист від вологи/пилу)
- OSD: AT7456E (SPI2), підтримка DJI FPV OSD через UART
- Blackbox: microSD
- UART: 7× (1,2,3,4,6,7,8) з інверсією
- CAN: 1× (DroneCAN/UAVCAN сумісна периферія)
- PWM виходи: 13× (включно з pad «LED»)
- Інтерфейси: 2× I2C, SPI3 breakout, 6× ADC (VBAT, Curr, RSSI, analog airspeed, VBAT2, CUR2)
- Відео: 2× camera in (перемикання) + video out на VTX
- VSw: кероване фільтроване живлення 5V або VBAT (джампер), до 2A, ON/OFF
- Живлення (вхід): VBAT 6–36V (2–8S LiPo) + TVS-захист
- BEC 5V: 2.5A постійно (до 3A макс.)
- LDO 3.3V: до 200mA
- Фільтрований вихід VBAT для VTX/камер: до 2A
- Датчик струму: вбудованого немає (під зовнішній/ESC телеметрію)
- USB: Type-C (USB 2.0)
- Монтаж: 30.5×30.5 мм, отвори Φ4 мм (з гумками під Φ3 мм)
- Розмір плати: 36×36×5 мм
- Вага: ~7 г
- Споживання (статичне): ~200mA@5V (Betaflight), ~150mA@5V (ArduPilot)
- Прошивки: ArduPilot/Betaflight/INAV — target MATEKH743
Комплектація
- 1× Matek H743-SLIM-V4
- 6× силіконові гумки M4→M3
- 1× кабель JST-SH 1.0 8pin, 5 см
- 2× конектори JST-SH 1.0 8pin
- 1× кабель JST-GH 4P ↔ JST-GH 4P для CAN, 20 см
