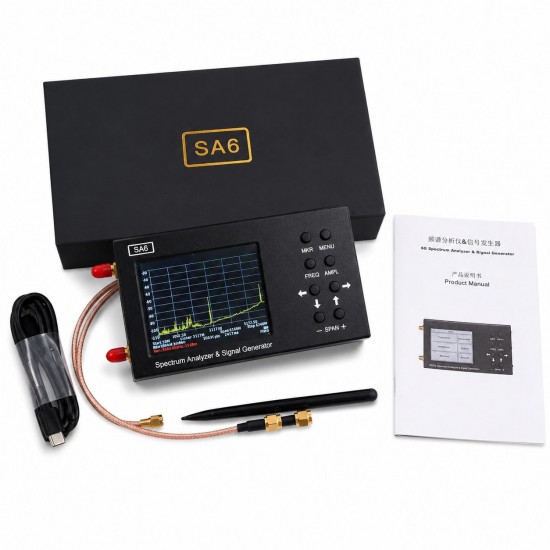

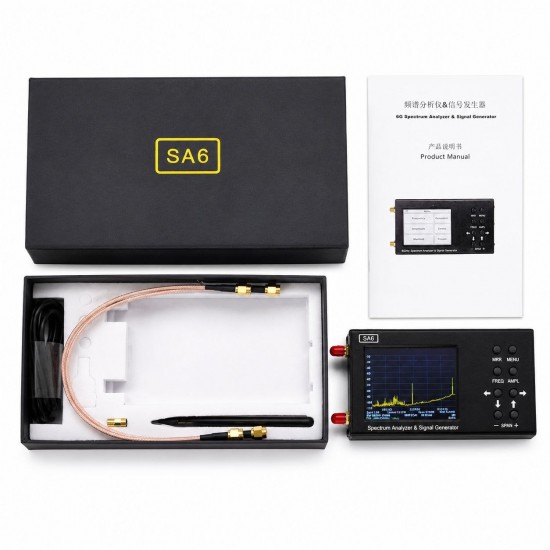

Аналізатор спектру SA6 з трекінг-генератором

Швидкий контроль ВЧ-сигналів і АЧХ — у кишеньковому форматі

• Панорамний аналіз спектра та вбудований трекінг-генератор в одному приладі
• Покриття популярних діапазонів: Wi‑Fi, GSM/2G/3G/4G/LTE, CDMA, GNSS/ГЛОНАСС тощо
• Зручне керування: сенсорний екран + ручні органи для роботи «в полі»
• Швидкий огляд смуги та висока точність індикації для оперативної діагностики
• Живлення від АКБ 3000 мА·г та заряд/робота через USB‑C


Опис

SA6 — це компактний портативний панорамний аналізатор спектра, створений для роботи з радіочастотним обладнанням у майстерні та в польових умовах. Прилад відображає спектр у широкому діапазоні 35–6200 МГц і дає змогу швидко оцінити, «що відбувається в ефірі»: знайти паразитні випромінювання, перевірити чистоту сигналу передавача, визначити частоту та амплітуду окремих спектральних складових. Завдяки фіксованій смузі ПЧ 200 кГц і швидкому огляду (смуга 100 МГц — менш ніж за 0,25 с) SA6 підходить для оперативного моніторингу й пошуку джерел завад.

Ключова перевага моделі — вбудований трекінг-генератор. Він перетворює SA6 на зручний інструмент для перевірки амплітудно-частотної характеристики пасивних та активних ВЧ пристроїв: фільтрів, підсилювачів, трактів і узгоджувальних ланцюгів. Програмні можливості також дозволяють виконувати вимірювання КСВ та модуля зворотних втрат — за умови використання зовнішнього спрямованого відгалужувача та калібрувального набору. Хвильовий опір 50 Ом і продумані ліміти по вхідній потужності та напрузі спрощують безпечне підключення до більшості RF-схем.

SA6 оснащений кольоровим 3,2" дисплеєм, підтримує керування як сенсором, так і кнопками/енкодером, а також допускає зовнішнє керування. Автономна робота від акумулятора 3000 мА·г (до ~3 год) і USB‑C роблять його практичним вибором для налаштування обладнання на виїзді, діагностики ліній, пошуку прихованих передавачів чи виявлення активних пристроїв у підтримуваних діапазонах.

Характеристики

• Відображуваний діапазон частот: 35–6200 МГц
• Вимірюваний діапазон частот: 35–4500 МГц
• Динамічний діапазон (35–3000 МГц): 75 дБ
• Динамічний діапазон (3000–4500 МГц): 70 дБ
• Смуга пропускання ПЧ (фіксована): 200 кГц
• Час огляду в смузі 100 МГц: < 0,25 с
• Хвильовий опір: 50 Ом
• КСХ у робочому діапазоні: < 1,5
• Вихідна потужність трекінг-генератора: −15…−25 dBm
• Точність відображення в межах динамічного діапазону: 2 dB
• Макс. вхідна потужність (атенюатор 0 dB): 10 dBm
• Макс. вхідна потужність (атенюатор > 20 dB): +20 dBm
• Макс. вимірюваний вхідний сигнал: +10 dBm
• Макс. постійна напруга на вході: 25 В
• Споживання від АКБ (макс.): 450 мА
• Споживання від USB із зарядом (макс.): 500 мА
• Акумулятор: 3000 мА·г
• Дисплей: кольоровий 3,2"
• Інтерфейс: USB‑C
• Країна виробник: Китай
• Тип пристрою (як у джерелі): радіостанція
