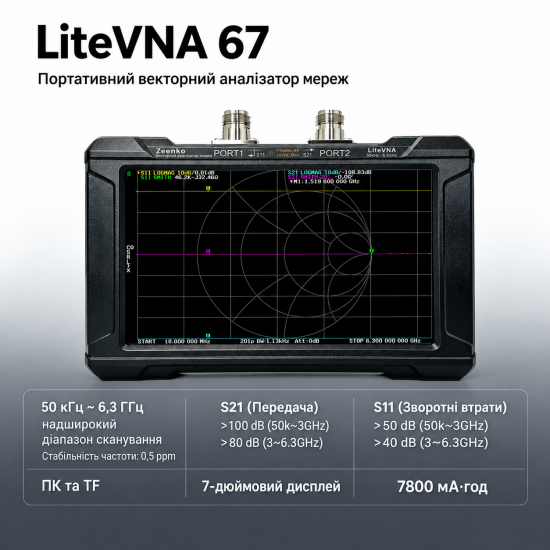

Векторний аналізатор мережі LiteVNA 67 50 кГц 6,3 ГГц, 7 дюймів

Точні S‑параметри до 6,3 ГГц у польових умовах

• Широкий діапазон 50 кГц–6,3 ГГц для антен, фільтрів, кабелів і ВЧ‑трактів.
• Великий 7" сенсорний дисплей — зручно читати графіки, працювати з маркерами та діаграмою Сміта.
• Два міцні порти N‑Type з надійною різьбою для частих підключень у майстерні й на виїзді.
• Автономність від акумулятора 7800 мА·год та вбудована підставка для роботи на столі.

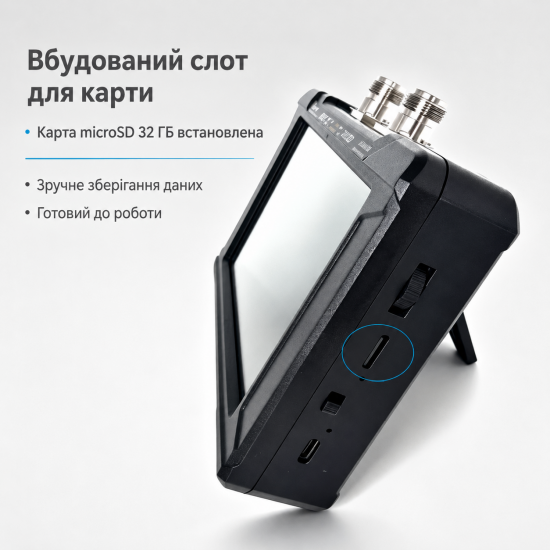

• Запис результатів на microSD: слот + встановлена карта 32 ГБ, швидке перенесення даних.

Опис

LiteVNA 67 — портативний векторний аналізатор мережі, створений для практичних вимірювань у ВЧ/НВЧ діапазоні: від 50 кГц до 6,3 ГГц. Прилад генерує контрольований тестовий сигнал і вимірює амплітуду та фазу після взаємодії з підключеним пристроєм, завдяки чому ви отримуєте повну частотну картину конкретного об’єкта — антени, коаксіального кабелю, фільтра, атенюатора чи узгоджувального кола. На відміну від аналізатора спектра, LiteVNA працює саме з підключеним навантаженням і показує S‑параметри, а не «ефір».

Для налаштування антен зручно контролювати S11: КСХН, Return Loss, імпеданс і резонанси — усе відображається у LOGMAG/PHASE та на діаграмі Сміта. Для двопортових задач доступний S21 (PORT1→PORT2): оцінка внесених втрат, пропускання, придушення поза смугою та фазової характеристики. Заявлена динаміка S21 становить понад 100 дБ у діапазоні 50 кГц–3 ГГц і понад 80 дБ у 3–6,3 ГГц, що робить модель придатною як для аматорських, так і для сервісних та лабораторних сценаріїв.

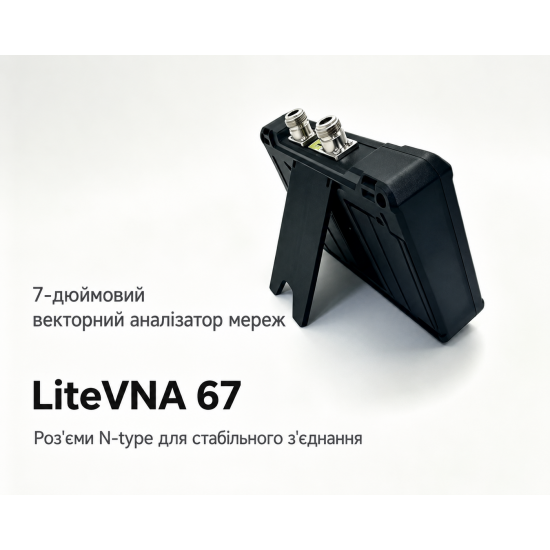

7‑дюймовий ємнісний сенсорний екран дозволяє комфортно працювати з кількома трасами та маркерами, швидко знаходити мінімум КСХН, смугу пропускання фільтра або точку резонансу. Конструкція з портами зверху не перекриває огляд дисплея, а відкидна підставка фіксує прилад під зручним кутом. Дані зберігаються на microSD (32 ГБ уже встановлено), а підключення до ПК, оновлення ПЗ та заряджання виконуються через USB‑C. У комплекті є все необхідне для коректного старту: низьковтратні кабелі RG142‑PUR і калібрувальні стандарти OPEN/SHORT/LOAD — калібруйте у площині підключення, щоб «відняти» вплив кабелів та перехідників і отримати точні результати.

Характеристики

• Тип: портативний векторний аналізатор мережі (VNA)
• Робочий діапазон частот: 50 кГц – 6,3 ГГц
• Порти: 2× N‑Type
• Параметри/режими: S11, S21, LOGMAG, PHASE, SMITH, маркери/трасування
• Динамічний діапазон S21 (заявлено): >100 дБ (50 кГц–3 ГГц), >80 дБ (3–6,3 ГГц)
• Дисплей: 7" ємнісний сенсорний
• Пам’ять: microSD, карта 32 ГБ (встановлена)
• Інтерфейс: USB‑C (дані/оновлення/заряджання)
• Акумулятор: 7800 мА·год

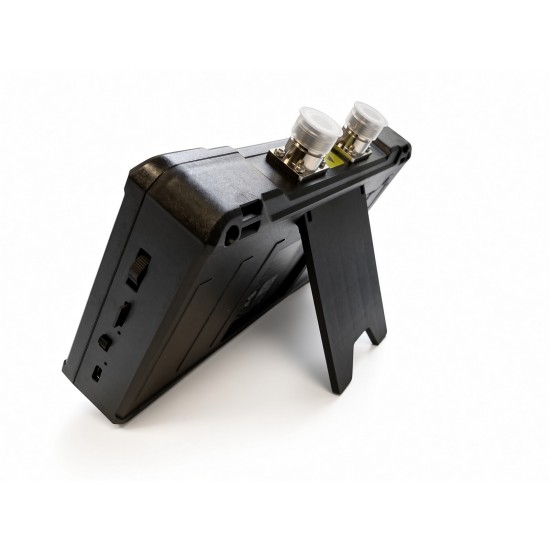

• Конструкція: вбудована підставка, апаратний елемент керування (колесо) на бічній панелі
• Обмеження по портах (вказано на корпусі): до +10 dBm RF, до 10 В DC

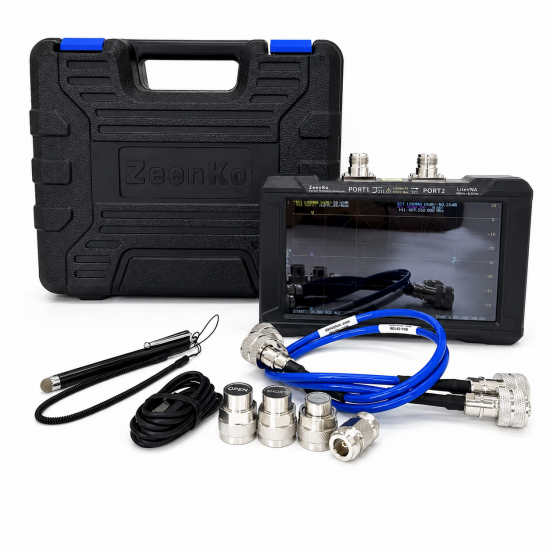

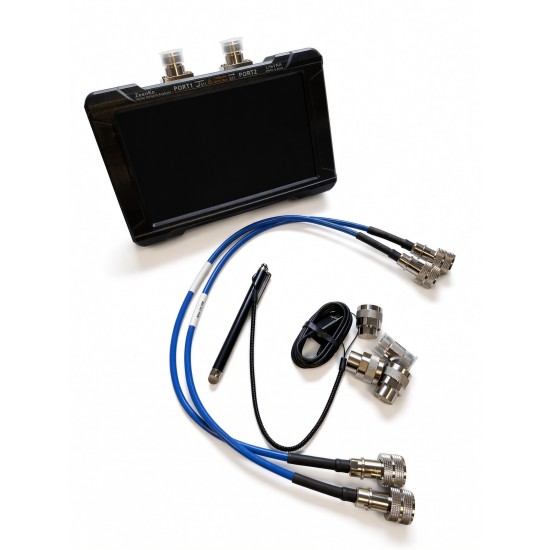

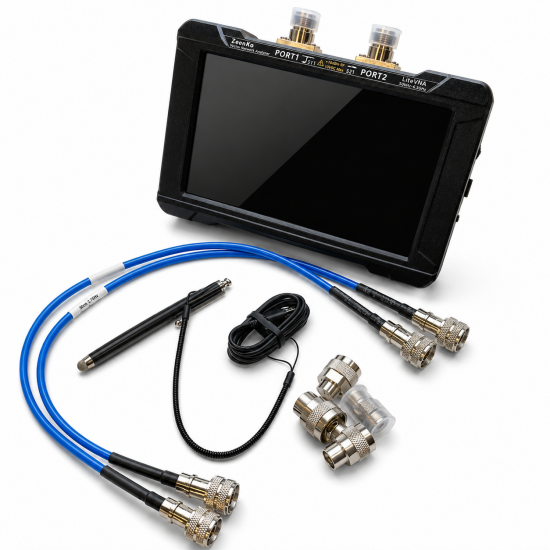

Комплектація

• Векторний аналізатор LiteVNA 67 (модель ZN-706) — 1 шт.
• Карта пам’яті microSD 32 ГБ (встановлена) — 1 шт.
• RF‑кабель RG142‑PUR 50 см, N Male–N Male — 2 шт.
• Калібрувальний набір N‑Type Male: OPEN / SHORT / LOAD — 1 комплект
• Адаптер N Female–N Female — 1 шт.
• Кабель USB‑A–USB‑C — 1 шт.
• Ємнісний стилус — 1 шт.
• Захисний кейс — 1 шт.

Особливості кабелів: RG142‑PUR RF Test Cable, роз’єми N Male–N Male, довжина 50 см кожен, гнучка PUR‑оболонка; комплект із двох кабелів дозволяє одразу виконувати двопортові вимірювання S21.
